強盾消防科技經過大量的實踐與探索，制定了一系列關于自動消防炮系統的解決方案
20L～30L自動消防炮系統的解決方案
一、設計依據
《建筑設計防火規范》 (GB50016-2006)
《火災自動報警系統設計規范》 (GB50116-98)
《大空間智能型主動噴水滅火系統設計規范》( GB25204-2010
《大空間智能型主動噴水滅火系統技術規程》(CECE 263 : 2009)
二、系統說明
1.本公司的全自動智能消防水炮滅火系統采用ZDMSO.8/20S-QX50型系統. ZDMSO.8/20S-QX50型滅火系統集防火、防盜、監控于一體，現場一旦火災發生，圖像信息處理主機發出報警信號顯示報警區域的圖像，并自動開啟錄像機進行記錄;同時通過聯動控制臺采用人機協同合作的方式啟動消防水炮進行定點滅火。
2.現場設置
在需要保護區域內共設置8臺全自動智能消防水炮(型號ZDMS0.8/20S-QX50) ,安裝信號解碼箱與消防水炮距離不超過10米,電動閥宜水平安裝。消防水炮現場控制箱安裝在消防水炮下方附近距地面1.5米的墻上。操作時應能看清其動作;設備安裝高度見平面圖。設備型號參見材料表。
三、 系統供電
消防水炮工作電壓為AC220V ,由信號解碼精輸出;現場控制箱電源由消防控制室水炮集中控制柜提供。
四、系統布線
1. 從消防水炮集中聯動控制柜至現場控制箱布線要求 :
裝置電源線(AC220V) : ZR-BV3*2.5
CAN總線通訊信號線 :ZR-RVSP2*1.5
2. 從現場控制箱至信號解碼器布線要求:
水炮電源線 (AC220V) : ZR-BV3*2.5
485總線通訊信號線: ZR-RVSP2*1.5
3. 從消防水炮集中聯動控制柜至消防水炮視頻系統布線要求 :
視頻線: SYV-75-5(每臺炮需單獨配備)
五、接地線
本系統工作接地電阻必須小于4歐姆，采用聯合接地時,接地電阻小于1歐姆。
六、消防聯動:
全自動智能消防水炮的聯動是由系統主機完成的，啟動方式有設備自動、現場控制箱手動等啟動方式。
消防水炮自動控制:
在消防系統處于自動運行模式下，當警報信號在控制室經由主機確認后,控制室主機向消防水炮發出滅火指令，消防水炮按設定程序搜索著火點，并鎖定目標。再啟動電動閥進行滅火。
現場控制箱手動控制：
由于現場的情況多變，設備可能無法自動定位。這時候就需要人工進行現場控制箱的操作，控制消防水炮的運行與滅火。
七、消防控制室
消防控制室內設置一套操作臺 ，其中包括圖像信息處理主機、消防炮集中控制器、消防水炮電源、啟泵控制盤等設備;操作臺與墻面至少留1米的維護空間，消防控制室地面須鋪設防靜電/防火型地板，架空高度為300mm。
八、施工要求
管線安裝應按照電氣施工中相應的規范進行，施工時與土建、設備等專業密切配合，協調進行。
九、本說明末及事項參見國家現行有關標準、規范執行。
十、系統功能及要求:
1.消防水炮須采用雙波段紅外、票外復合探利方式。避免出現因現場特殊材料燃燒而產生的紫外火焰不能被紅外探測監控到的盲區，防止因陽光和普通照明燈光的干擾而導致紅外探測監控誤報的情況出現。保證其探測的可靠性。
2.消防水炮現場控制箱的功能及要求:
2.1其面板上按鍵須具有對消防炮進行水平(左右)轉動和垂直(上下)轉的功能;假如消防水炮鎖定火災位置不準確,即可通過手動定位來調整射水角度。
2.2其面板上按鍵須具有對電動閥進行打開或關閉控制的功能。
2.3其面板上按鍵須設置急停按鈕。即當水炮誤噴射時。按下該急停按鈕。射水立即停止。
2.4其面板上的指示燈須能夠直觀顯示消水炮、電動閥的運行狀態、報警和故障待信息。
3.消防水炮集中控制柜的功能及要求:
3.1集中聯動控制柜須直觀顯示出現場任意一個消防水炮、電動閥的運行狀態、報警和故障等信息。
3.2集中聯動控制柜須具有對任意一個消防炮進行遠程的點對點水平 (左右)轉動和重直(上下)轉動的功能。
3.3集中聯動控制柜須具有對現場任意一個電動閥進行遠程的點對點打開或關閉的功能。
3.4集中控制柜不但具有對現場實時視頻監控的功能.還須具有在可視軟件中對現場任意一個消防水炮進行遠程的點對點水平(左右)轉動和重直(上下)轉動的功能。

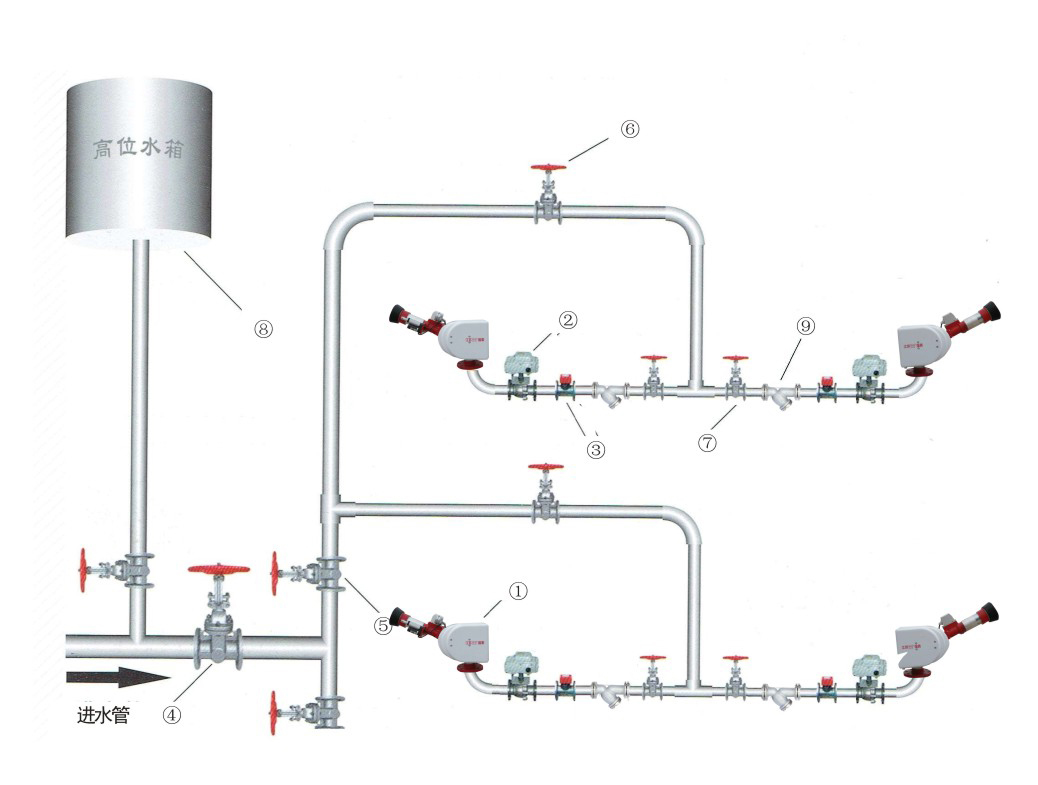

ZDMS(20L/S~30L/S)滅火裝置系統-管網示意圖
①系統圖：

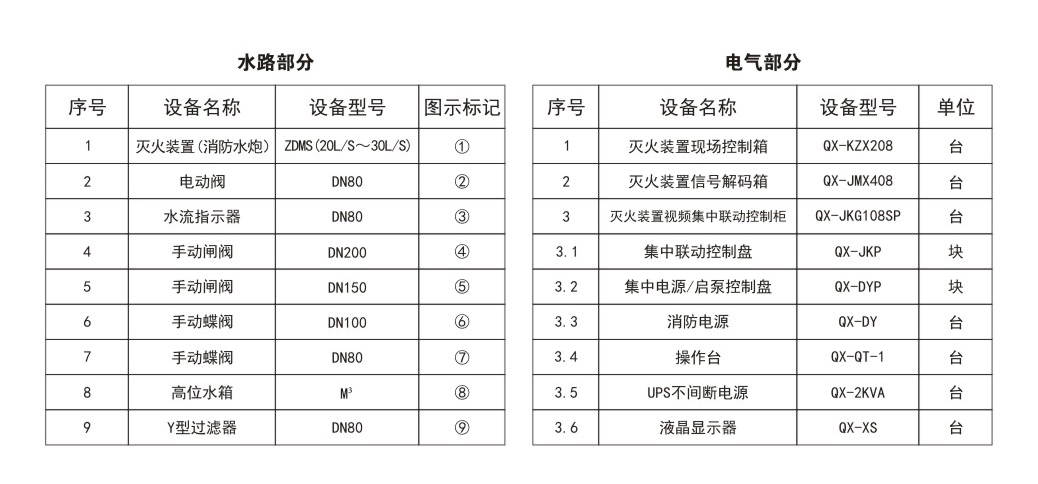

②系統組成：

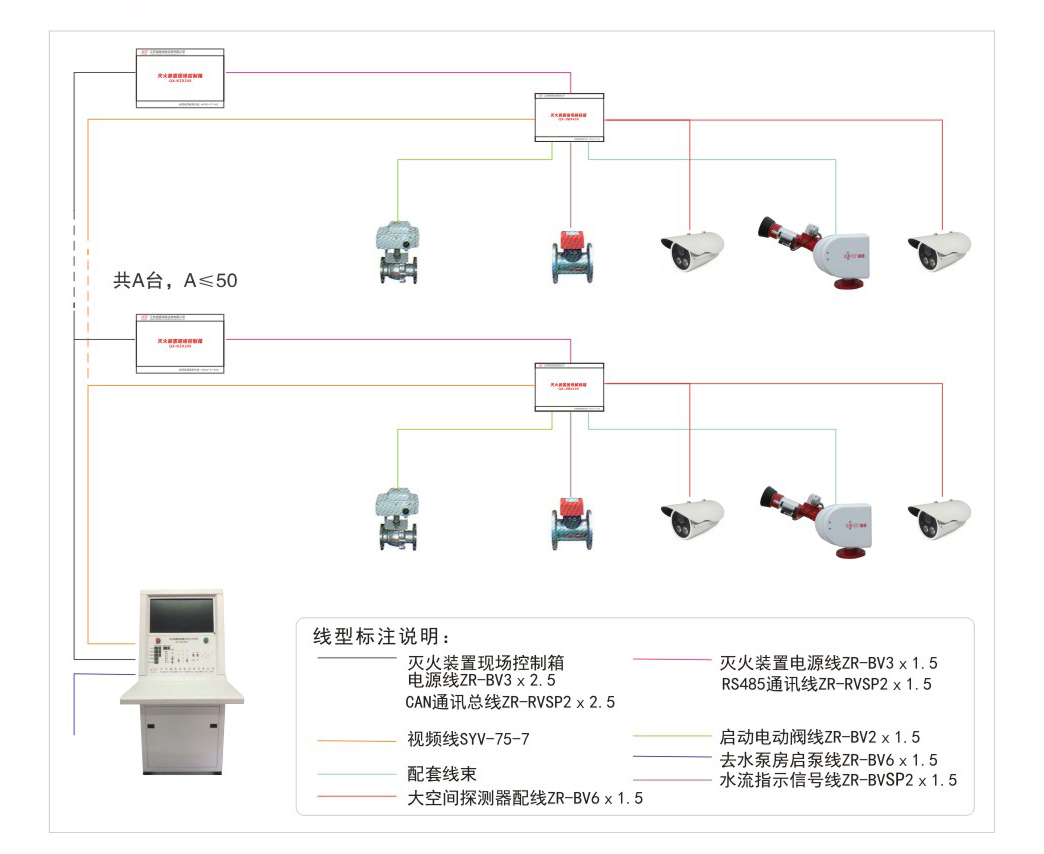

ZDMS(20L/S~30L/S)滅火裝置（消防水炮）-電控圖及安裝示意圖
①系統圖：

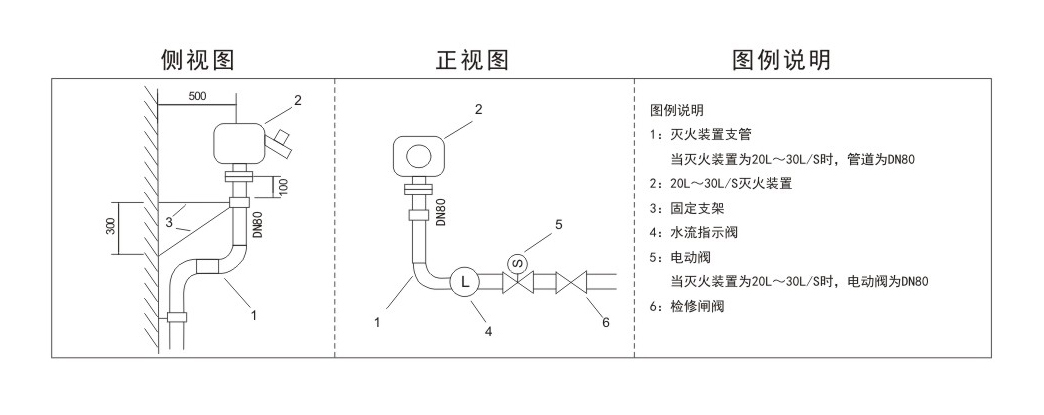

②安裝示意圖
